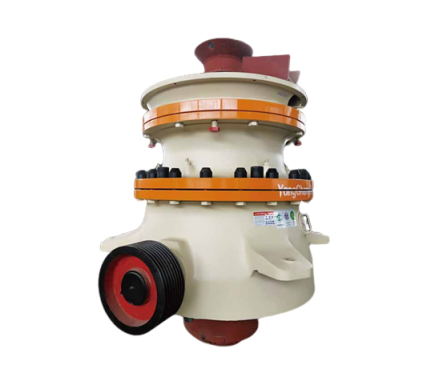

GP 시리즈 단일 실린더 유압 콘 크러셔

중국 GP 시리즈 단일 실린더 유압 콘 크러셔 공장 및 제조업체인 Hongxu Machinery는 중대형 모래/광산 기업이 구매할 수 있는 Made in China 장비를 제공합니다. 유지 관리가 용이하고 대량 주문을 지원하며 GP-S 시리즈 단일 실린더 유압 콘 크러셔 가격, 견적 및 고품질 제품을 제공하는 경질 재료 분쇄에 적합합니다.

제품 설명

GP 시리즈 단일 실린더 유압 콘 크러셔는 국제적으로 선도적인 기술로 제작되었습니다. 견고하고 독창적인 구조, 큰 파쇄율, 높은 생산성 및 생산량이 특징입니다. 중대형 모래, 자갈 및 광산 가공 기업에 적합합니다. 암석, 광석, 강자갈 등 단단한 물질을 2차 파쇄하거나 거친 파쇄까지 수행할 수 있습니다. 분쇄 공정은 기어를 통해 편심 슬리브를 구동하는 전기 모터로 구동되는 수평 샤프트에 의해 구동됩니다. 편심 슬리브는 분쇄 벽을 구동하여 편심 진동 동작을 수행합니다. 파쇄벽과 그라인딩 보울 사이의 주기적 거리 변화에 의해 재료가 파쇄됩니다. 또한 간단한 조작, 낮은 유지 관리, 낮은 운영 비용, 광범위한 적용 가능성 및 높은 장비 활용도라는 장점도 있습니다.

표의 생산 능력 및 스크리닝 곡선은 참고용일 뿐이며 분쇄실이 가득 찼을 때 용적 밀도가 1.6t/m²인 중간 경도 화강암에만 적용됩니다. 다른 재료의 기준 출력은 벌크 밀도를 변환하여 근사화할 수 있습니다.

챔버 유형과 스트로크에 따라 적용 가능한 배출 포트 범위가 다릅니다. 주요 매개변수 표에서 허용 토출 포트 크기를 찾아 이를 생산 능력 기준과 결합합니다. 분쇄 벽과 분쇄 챔버 벽이 마모됨에 따라 최대 배출량이 증가합니다.

구조 분석

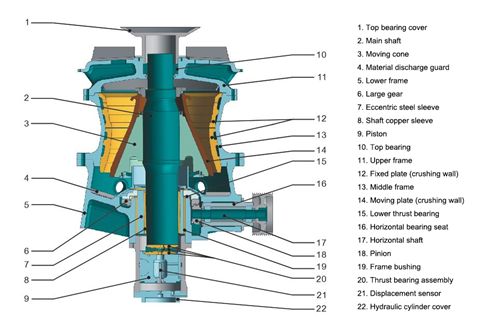

GP 시리즈 단일 실린더 유압 콘 크러셔의 개략도는 상단 베어링 커버, 메인 샤프트 및 이동 콘과 같은 핵심 구성 요소로 구성되어 있음을 보여줍니다.

제품특징

1. 높은 파쇄 효율성: 층상 파쇄 원리와 함께 합리적인 편심률 및 회전 속도가 결합된 최적화된 파쇄실 설계는 보다 철저한 재료 파쇄를 보장하고 잘 형성된 최종 입자를 생성하여 고급 골재에 대한 요구 사항을 충족합니다.

2. 강력한 구조적 신뢰성: 튼튼한 프레임(5, 11, 13)과 고강도 합금 부품(메인 샤프트 2 및 무빙 콘 3 등)을 활용하여 충격에 강하고 내마모성이 뛰어나며 대량 자재의 장기간 파쇄 하중을 견딜 수 있습니다.

3. 유지 관리가 매우 용이합니다. 유압 시스템을 사용하면 작동 중에 배출 포트를 동적으로 조정할 수 있습니다. 주요 내마모성 부품(고정 플레이트 12, 이동 플레이트 14)은 설치 시 필러가 필요하지 않으며 신속하게 교체할 수 있습니다. 변위 센서(21)가 장착된 PLC 제어 시스템은 장비 상태를 실시간으로 모니터링하고 적시에 오류 경고를 제공합니다.

4. 폭넓은 적용 가능성: 화강암, 광석, 강 자갈 등 다양한 경질 재료의 2차 분쇄 및 거친 분쇄에 적합하며 중대형 모래, 자갈 및 광산 기업의 다양한 공정 요구 사항을 충족합니다.

문의하기

GP 시리즈 단일 실린더 유압 콘 크러셔의 자세한 사양, 가격 또는 맞춤 서비스를 알고 싶다면 Hongxu Machinery에 문의하세요. 저희 웹사이트에 메시지를 남기시거나, WhatsApp을 사용하시거나, 이메일을 보내실 수 있습니다. 우리의 전문 팀이 적시에 전문적인 기술 지원과 조달 상담을 제공할 것입니다.

제품 매개변수 테이블
