GP 시리즈 단일 실린더 유압 콘 크러셔

고형물 가공 장비 전문 제조업체인 Hongxu Machinery Co., Ltd.는 GP 시리즈 단일 실린더 유압 콘 크러셔를 자랑스럽게 선보입니다. 이 파쇄기 시리즈는 화강암과 같은 경질 재료를 처리할 수 있고, 2차 ~ 4차 파쇄에 적합하며, 마모 부품 교체로 멀티 챔버 전환이 가능합니다. 유지관리도 간단합니다. Hongxu Machinery의 포괄적인 애프터 서비스를 통해 이 분쇄기 시리즈는 중대형 모래 채굴 기업의 안정적이고 효율적인 작동을 보장합니다.

문의 보내기

제품 설명

GP 시리즈 단일 실린더 유압 콘 크러셔는 전기 모터를 동력원으로 사용합니다. 수평 샤프트와 기어를 사용하여 동력을 전달하고, 이로 인해 편심 슬리브가 회전하게 됩니다. 그러면 이 회전으로 인해 파쇄벽이 편심 진동 운동을 하게 됩니다. 파쇄 작업 중 파쇄벽과 조벽 사이의 간격이 주기적으로 변화하여 화강암, 광석, 강자갈 등 경질 재료를 연속적으로 압축 및 파쇄하여 원료부터 입도 요건에 맞는 완제품까지 가공을 완료합니다. 장비는 모듈식 설계를 채택합니다. 내마모성 부품을 교체하기만 하면 동일한 본체에서 거친 분쇄, 중간 분쇄, 미세한 분쇄를 위한 다양한 챔버 유형 간에 전환할 수 있습니다. 또한 장비가 작동하는 동안 배출 포트는 유압에 의해 동적으로 조정될 수 있습니다. 정밀 가공된 내마모성 부품(설치 시 포장이 필요하지 않음)과 결합되어 작동 및 유지 관리가 크게 단순화되어 중대형 모래, 자갈 및 광산 기업의 다중 공정 파쇄 요구 사항에 적합합니다.

기술적인 매개변수

모델	공동	피드 포트 (mm)	최대 공급 입자 크기(mm)	최소 재료 배출량(mm)			최대 토출량(mm)			모터 출력(KW)	본체 중량(kg)
모델	공동	피드 포트 (mm)	최대 공급 입자 크기(mm)	뇌졸중	뇌졸중	뇌졸중	뇌졸중	뇌졸중	뇌졸중
GP100				18	22		18	22		75-90	6000
	A	150	120	12	15		39	36
	B	130	105	10	13		33	30
	C	100	80	7	10		33	30
	D	40	32	5	7		31	29
GP220				18	25		18	25		132-160	11500
	A	220	180	18	22		35	31
	B	150	120	15	19		35	30
	C	80	60	9	12		35	30
	D	40	32	6	8		35	30
GP300				25	32	40	25	32	40	185-220	15000
	A	230	190	20	25		45	40	35
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35
	D	40	32	6	8		40	35
GP330				25	32		25	32		200-250	16500
	A	230	190	20	25		45	40	40
	B	150	125	17	20		45	40	35
	C	80	60	10	13		40	35	35
	D	40	32	6	8		40	35
GP500				25	32	40	25	32	40	250-280	22500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP550				25	32	40	25	32	40	280-315	25500
	A	230	190	22	26	30	50	45	40
	B	150	120	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP660				25	32	40	25	32	40	315-355	30500
	A	275	220	22	26	30	50	45	40
	B	170	130	19	22	26	48	43	38
	C	100	80	12	14	16	40	35	30
	D	50	40	8	10	12	30	25	20
GP870i				32	52	80	32	52	80	560-630	58200
	A	330	270	20	25	30	82	108	130
	B	230	190	18	20	25	82	108	130
	C	130	100	14	18	20	72	98	120
	D	90	70	12	14	18	72	98	120
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP890i				24	48	70	24	48	70	700-750	84900
	A	480	420	107	95	84	131	143	154
	B	440	380	81	69	58	105	117	128
	C	260	210	75	63	52	99	111	122
	D	170	130	69	57	46	93	105	116
GP895i				24	48	70	24	48	70	700-750	84300
	A	130	104	74	62	51	98	110	121
	B	105	85	72	60	49	96	108	119

표의 생산 능력 수치는 참고용일 뿐이며 분쇄실이 가득 찼을 때 용적 밀도가 1.6t/m²인 중간 경도의 화강암에만 적용됩니다. 다른 재료의 기준 출력은 벌크 밀도를 변환하여 근사화할 수 있습니다.

챔버 유형과 스트로크에 따라 적용 가능한 배출 포트 범위가 다릅니다. 주요 매개변수 표에서 허용 토출 포트 크기를 찾아 이를 생산 능력 기준과 결합합니다. 분쇄 벽과 분쇄 챔버 벽이 마모됨에 따라 최대 배출량이 증가합니다.

구조 분석

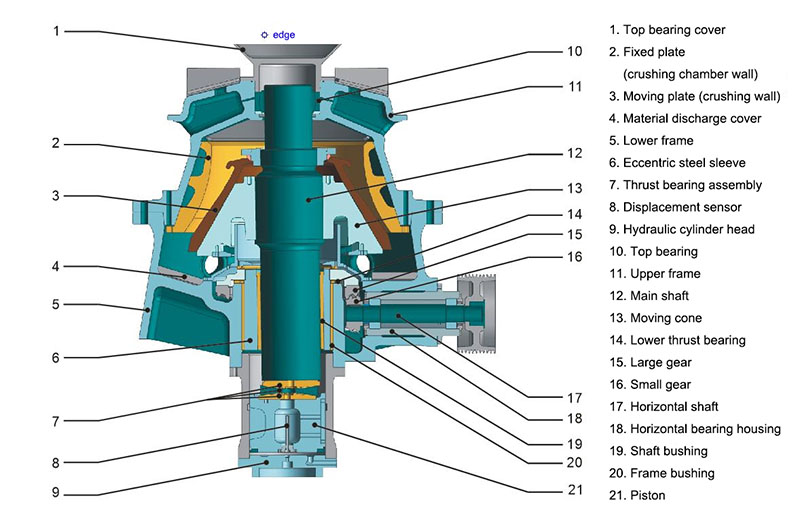

이 다이어그램은 주로 상단 베어링 커버, 고정 플레이트(턱 벽), 이동 플레이트(파쇄 벽), 프레임, 편심 강철 슬리브, 유압 시스템 및 변속기 구성 요소로 구성된 GP 시리즈 단일 실린더 유압 콘 크러셔의 구조를 보여줍니다.

GP series single-cylinder hydraulic cone crusher

제품특징

1.다중 챔버 적응성: 내마모성 부품을 교체하는 것만으로 동일한 본체에서 거친 파쇄실, 중간 파쇄실, 미세한 파쇄실을 전환할 수 있습니다. 이는 2차 및 4차 분쇄 시나리오를 다루며 다양한 공정 요구 사항에 유연하게 부합합니다.

2.우수한 완제품 입자 형태: 분쇄기는 최적화된 분쇄실 구조, 합리적인 분쇄 빈도 및 편심을 가지고 있습니다. 층상파쇄원리와 결합하여 입자크기가 균일하고 입자형태가 규칙적인 완제품을 생산하여 높은 등급의 골재기준을 충족합니다.

3.뛰어난 용량 성능: 견고한 프레임은 고출력 작업을 지원하며, 큰 편심 설계는 재료 처리량을 더욱 증가시켜 안정적인 대용량 파쇄 작업을 가능하게 합니다.

4. 전체 비용 제어 가능: 최적화된 챔버 설계와 고품질 내마모성 부품으로 단위 강철 소비가 줄어듭니다. 다층 분쇄 및 완전 공급 모드는 장비 활용도를 향상시키고 생산 비용을 효과적으로 제어합니다.

5. 편리하고 효율적인 작동 및 유지 관리: 분쇄기의 배출 포트는 동적 유압 조정을 지원합니다. 분쇄기가 작동 중일 때 버튼 하나로 이상적인 출력으로 조정할 수 있습니다. 내마모성 부품은 정밀 가공되어 있어 장착 시 필러를 사용할 필요가 없습니다. 이를 통해 부품을 신속하게 교체할 수 있고 가동 중지 시간이 크게 줄어듭니다.

6. 높은 수준의 자동화 : 분쇄기에는 PLC 제어 시스템이 장착되어 있습니다. 장비의 작동 데이터 및 상태가 실시간으로 터치스크린에 표시됩니다. 조작은 이해하기 쉽고 간단합니다. 대규모 생산 라인은 완전 자동으로 가동되므로 수동 작업의 필요성이 줄어듭니다.

판매 후 보증

Hongxu Machinery는 GP 시리즈 단일 실린더 유압 콘 크러셔에 대한 완벽한 애프터 서비스 지원을 제공합니다. 회사의 전문팀은 장비 설정, 기계 결함 수정 등의 요구 사항에 신속하게 대응할 수 있습니다. 또한 팀은 내마모 부품 교체에 대한 지침을 제공하고 정기적인 검사 서비스를 제공합니다. 또한 팀은 고객의 생산 조건에 따라 장비 매개변수를 최적화하여 장비가 오랫동안 안정적이고 효율적으로 작동하도록 할 것입니다.
